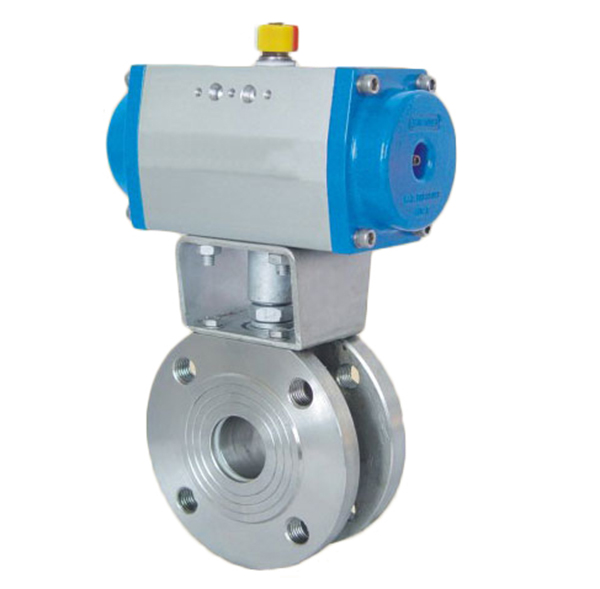

氣動球閥有O型氣動球閥和V型氣動球閥之分。O型球閥采用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座采用增強聚四氟乙烯材料，流道口與管道口徑相同，流通能力較大，流阻 較小，關閉時無泄漏，一般做開關閥使用，特別適用于高粘度；V型球閥采用固定式結構，球芯上開有V型切口，可實現剪切含纖維、顆粒狀介質。根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。 從材質上,可以分為:碳鋼球閥,不銹鋼304球閥,316球閥和銅球閥 按壓力,可以分為:高壓球閥和低壓球閥 低壓氣動球閥：主要應用在介質為水等腐蝕性管路上！刀型閘閥 產品使用中注意事項及其型號: 刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，手動刀型閘閥只能作全開和全關,不能作調節和節流。
氣動球閥之使用維護
1、 氣動球閥之范圍：本說明書適用于法蘭連接端的電動（或氣動）球閥。
2、 氣動球閥之組成：由電動（或氣動）執行機構（20）與球閥閥體部分組成，其連接靠支架（18）和連接軸（17）。
3、氣動球閥之使用限制
溫度和壓力限制
l 銘牌顯示有球閥在 大和 小操作溫度下所允許的 大操作壓力。
l 使用PTFE或RTFE材質的閥座和密封件，操作溫度應在150度到200度之間。其他類型的閥座和密封件的操作溫度，應受到檢核。
低溫l 閥的公稱壓力等級 (PN)，可表明閥在正常溫度狀態下的 大工作壓力。（例如：PN4.0，表明其操作溫度在－290C～380C時的 大工作壓力為40 Bar(4.0MPa)）。
l 電動或氣動執行機構的注意事項參見其相應的說明書。
4、 氣動球閥之安裝
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2）、安裝前應按規定的信號（電或氣）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
3)、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
4)、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
5、氣動球閥之操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°）時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。
3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
6、 氣動球閥之維修
擁有較長的使用壽命和免維修期，將依賴以下幾個因素：正常的工作條件、保持和諧的溫度/壓力比，以及合理的腐蝕數據
